碳纖維布加固技術(shù)不僅僅可以用于混凝土結(jié)構(gòu)的加固，木質(zhì)結(jié)構(gòu)補強一樣適用！

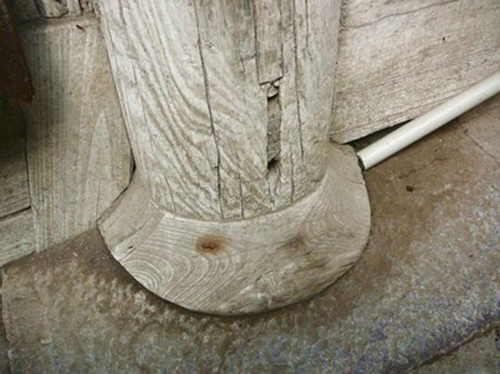

    我國歷史悠久，保存下來的古代建筑眾多，其中，大多數(shù)是木質(zhì)結(jié)構(gòu)。由于木材本身為有機化合物，除易燃外，還易腐爛和蟲蛀。在微生物和氣候的長期影響下，木質(zhì)結(jié)構(gòu)會發(fā)生變形、彎曲、龜裂等現(xiàn)象，很難長久保存。現(xiàn)存的很多木質(zhì)結(jié)構(gòu)建筑都已岌岌可危，繼續(xù)加固維修。

    但是，木質(zhì)結(jié)構(gòu)本身較脆弱，出于對文物古建的保護，不宜對結(jié)構(gòu)表面進行改變。故而加固方案的選擇需慎之又慎。綜合來講，碳纖維布加固最適宜。因為碳纖維布加固法具有以下優(yōu)勢：

（1）由于材料柔軟，易于隨結(jié)構(gòu)外形粘貼，補強后不改變結(jié)構(gòu)外形，同時便于用所需色彩涂裝，而不顯露補強痕跡，對被加固對象本體傷害小。

（2）優(yōu)異的化學(xué)穩(wěn)定性，使經(jīng)過補強和維修的結(jié)構(gòu)具有極強的抗酸、堿、鹽、紫外線侵蝕和防水能力；具有足夠的適應(yīng)氣溫變化的能力。

（3）材料的輕質(zhì)高強，可以不增加結(jié)構(gòu)體積，所增加的結(jié)構(gòu)自重幾乎可以不計。這是傳統(tǒng)方法做不到的。

（4）優(yōu)異的力學(xué)性能，可有效地應(yīng)用于多種形式的結(jié)構(gòu)補強，包括抗彎、抗剪、抗壓、抗疲勞、抗震、抗風(fēng)、控制裂縫和撓度的擴展、增加結(jié)構(gòu)的延性。

（5）施工工序簡單，所需施工空間小。而且進度快、工期短，從而大大縮短工程停工、停止運營或斷路施工的時間，極大地降低經(jīng)濟損失和社會影響。

曼卡特碳纖維布特寫

一般施工步驟：

1、基面處理

基材粘貼面應(yīng)去除苔蘚、油垢、污物及腐朽部分，直至露出堅實的本體。

2、基面找平

    將曼卡特底膠按照A組份：B組份=2：1的重量比攪拌均勻后滾涂于所需粘貼基面上，待其干后將找平膠按照A組份：B組份=2：1的重量比攪拌均勻，將曼卡特找平膠用劈刀刮抹到基材表面即可，每次修補厚度不宜超過10毫米，如需修補較厚層可分批涂抹找平膠，待12小時后再涂抹下一層。

3、下料

    根據(jù)圖紙要求把所需粘貼的曼卡特碳纖維布按尺寸裁好，再把曼卡特碳纖維布按碳絲走向裹成小卷備用。

4、混合曼卡特浸漬膠

    按A：B=2：1的重量比稱量A/B組份到開口容器里，以不超過300轉(zhuǎn)的低速攪拌，直至色澤、形態(tài)完全均勻為止，在攪拌過程中確保所有部位接觸到，以便得到最佳混合效果。

5、上膠

    用毛刷或滾筒將曼卡特浸漬膠涂抹在需貼碳纖維的基面上。

6、貼布

    將裁剪好的碳纖維布貼于混凝土涂膠面，碳纖維布要平直、延展。（碳纖維布如有接頭，搭接長度應(yīng)為20mm，且接頭應(yīng)在基材全長的1/3處，不得在基材的中間），再用刮板反復(fù)刮刷碳纖維表面，確保浸漬膠浸透到混凝土與碳纖維布中并脫泡；后在布的外表面刮涂一層浸漬膠，反復(fù)刮壓使之充分浸透到碳纖維布的纖維中，促使碳纖維布平直、延展、無氣泡，浸漬膠充分滲透。

7、噴砂

最后用3~6mm的沙石（石英砂）灑在涂有膠的施工面上，確保粉刷層的粘結(jié)性。

8、對木質(zhì)建筑表面做色，掩蓋補強痕跡。

    曼卡特碳纖維布采用進口碳絲織成，高強抗拉，抗震耐腐蝕，重量輕，不改變結(jié)構(gòu)形狀、不增加結(jié)構(gòu)自重。可廣泛適用于各種結(jié)構(gòu)類型、各種結(jié)構(gòu)形狀、各種結(jié)構(gòu)部位。用于結(jié)構(gòu)抗震加固尤為合適。咨詢熱線：400-894-5118。

編輯者：南京曼卡特

版權(quán)歸www.jsdla.cn所有，如需轉(zhuǎn)載，請注明出處
